สิ่งที่ต้องเตรียมการ
1. ชุด CNC Controller GRBL Control ซึ่งทำการ Download ได้จาก Link นี้
2. ชุด CNC Controller ที่มี GRBL Firmware Software GRBL Control หากท่านที่ต้องการทราบ ขั้นตอนการติดตั้ง GRBL Firmware สามารถศึกษาได้จาก Link นี้ครับ
3. Drivers USB To Serial ที่มาพร้อมกับ CNC Controller ชุดควบคุม Minicnc แบบ Grbl ที่ต้องใช้การควบคุมผ่าน Serial Port ซึ่งหลายคนอาจเข้าใจว่าเป็นการควบคุมผ่าน USB เป็นความเข้าใจที่คลาดเคลื่อน เนื่องจาก โปรแกรมควบคุม CNC GRBL จะใช้การควบคุมผ่าน Serial Port ของ Micro controller (Arduino) แต่ในการสื่อสารปัจจุบัน ช่อง Serial Port ของ PC Commuter แทบจะหาไม่ได้เลย จึงจะต้องใช้ อุปกรณ์ Interface ดัดแปลงผ่านช่อง USB ของ PC Computer จึงต้องมี Software Driver ควบคุม ผู้ผลิต Chip USB Converter มีหลายราย ดังนั้นในการใช้ USB To Serial Port ต้องทราบข้อมูลของ Software USB Drivers และ เลือกใช้ให้ตรงกัน จึงจะทำให้ช่องสื่อสารนี้ใช้งานได้ และ ผู้ผลิต Arduino ได้นำ Chip ที่มี USB To Serial port มาประกอบใว้เพื่อให้ความสะดวกกับผู้ใช้ แต่เนื่องจากผู้ผลิต Arduino Board มีหลายรายจึงจะใช้ Usb Converter to serial ที่ไม่เหมือนกัน
ขั้นตอนการติดตั้ง และ ใช้งาน
1.ติดตั้ง USB TO Serial Driver (ตัวอย่าง ของ panmaneecnc )

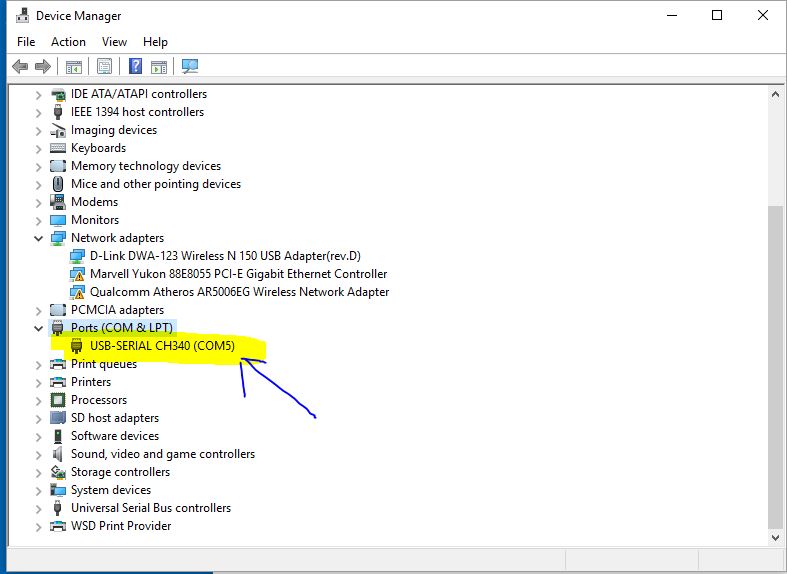

3.ทำการตรวจสอบ Com PORT ใน Device Manager ว่า ชุดควบคุมอยู่ที่ Com No. อะไร
4.เรียกโปรแกรม GRBL Control ใฃ้งาน Click ที่ Icon
หมายเหตุ การติดตั้ง โปรแกรม Grblcontrol เพียงสร้าง Folder แล้วทำการ Copy file ใว้ใน Folder แล้วเรียกใช้งานได้เลยโดยไม่ต้องทำการ Setup
5.ไปที่ menu Service/Setting ทำการเลือก Communication port (Serial Port) ให้ตรงกับที่ติดตั้งใว้ และ ทำการตรวจสอบใน Device Manager
6.หากการติดต่อ สมบุรณ์ ซึ่งดูได้จาก Console ด้าน ล่างขวามือและ ทำการทดสอบการเคลื่อนที่ ของ CNC โดยการ เลื่อก ระยะเดินที่ต้องการ และ กดปุ่ม Arrow Key ตามต้องการ
หมายุเหตุ : การติดตั้งปรับแต่งค่า Parameter ของ CNC Controller มีความจำเป็นที่จะต้องปรับแต่งให้ถูกต้องก่อนการสั่งงาน CNC สามารถ ศึกษาวิธีการปรับแต่งค่า GRBL Parameter ได้จาก Link นี้
1. ชุด CNC Controller GRBL Control ซึ่งทำการ Download ได้จาก Link นี้
2. ชุด CNC Controller ที่มี GRBL Firmware Software GRBL Control หากท่านที่ต้องการทราบ ขั้นตอนการติดตั้ง GRBL Firmware สามารถศึกษาได้จาก Link นี้ครับ
3. Drivers USB To Serial ที่มาพร้อมกับ CNC Controller ชุดควบคุม Minicnc แบบ Grbl ที่ต้องใช้การควบคุมผ่าน Serial Port ซึ่งหลายคนอาจเข้าใจว่าเป็นการควบคุมผ่าน USB เป็นความเข้าใจที่คลาดเคลื่อน เนื่องจาก โปรแกรมควบคุม CNC GRBL จะใช้การควบคุมผ่าน Serial Port ของ Micro controller (Arduino) แต่ในการสื่อสารปัจจุบัน ช่อง Serial Port ของ PC Commuter แทบจะหาไม่ได้เลย จึงจะต้องใช้ อุปกรณ์ Interface ดัดแปลงผ่านช่อง USB ของ PC Computer จึงต้องมี Software Driver ควบคุม ผู้ผลิต Chip USB Converter มีหลายราย ดังนั้นในการใช้ USB To Serial Port ต้องทราบข้อมูลของ Software USB Drivers และ เลือกใช้ให้ตรงกัน จึงจะทำให้ช่องสื่อสารนี้ใช้งานได้ และ ผู้ผลิต Arduino ได้นำ Chip ที่มี USB To Serial port มาประกอบใว้เพื่อให้ความสะดวกกับผู้ใช้ แต่เนื่องจากผู้ผลิต Arduino Board มีหลายรายจึงจะใช้ Usb Converter to serial ที่ไม่เหมือนกัน
ขั้นตอนการติดตั้ง และ ใช้งาน
1.ติดตั้ง USB TO Serial Driver (ตัวอย่าง ของ panmaneecnc )
ทำการ pre install ก่อนการติดต่อUSB
2.เสียบสาย USB ติดต่อระหว่าง PC Computer และ ชุดควบคุม
4.เรียกโปรแกรม GRBL Control ใฃ้งาน Click ที่ Icon
หากต้องการใช้คำสั่ง GRBL Command Line ทำได้โดยการ Uncheck ปุ่ม keyboard Control เหนือ Console ออก
