การใช้ GRBL G Code Sender ด้วย USB Port

การใช้ GRBL CNC แบบ USB

Grbl Controller

( เนื่องจาก ใช้ Open source Compiler ในการทำงาน ) หากคุณสนใจต้นฉบับ โปรแกรม สามารถศึกษา และ Download ได้จาก Link นี้ หรือสนใจ G code Sender แบบอื่นๆ ที่มีผู้เขียนจำนวนมาก เราได้นำมารวบรวมไว้ ท่านสามารถ อ่านเพิ่มเติมได้จากที่ Link นี้
1.Download  USB CNC Controller ที่นี่ โปรแกรมที่คุณ Download อาจแตกต่างจากเราบ้างเนื่องจากได้ทำการปรับปรุง โปรแกรมบางส่วนให้เหมาะสมกับการทำงาน ของเรา ดังนั้นอาจจะมีข้อแตกต่างจากต้นฉบับ บ้างตามความเหมาะสม
2.ทำการ Unzip Program
alt
3.นำไปใช้งานโดยไม่ต้อง Setup Program
4.ก่อน run Program แนะนำให้เสียบชุด Grbl cnc controller เข้าที่ช่องใช้งาน USB ก่อน จากนั้น windows จะทำการ detect อุปกรณ์ USB คุณจะต้องบอกตำแหน่งของ USB Driver เพื่อให้ windows ทำการติดตั้งอุปกรณ์ นี้ต่อไป

alt

5.ภายหลังขั้นตอนการติดตั้ง Driver เรียบร้อยแล้ว คุณต้องทำการสำรวจดู Com Port ที่ติดตั้งแล้วว่า เป็น Com No. อะไร เนื่องจาก com port อาจมีการเปลี่ยนแปลงได้

alt

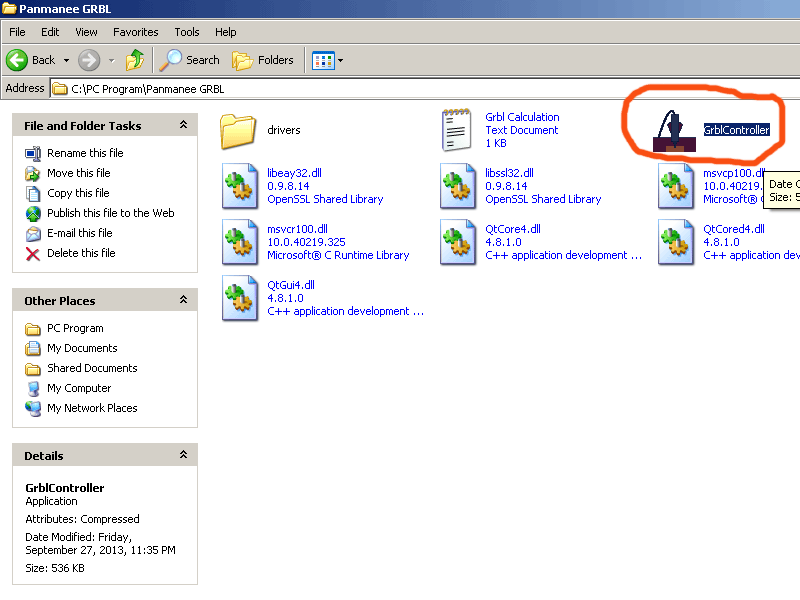

6.ทำการ RUN Program

alt

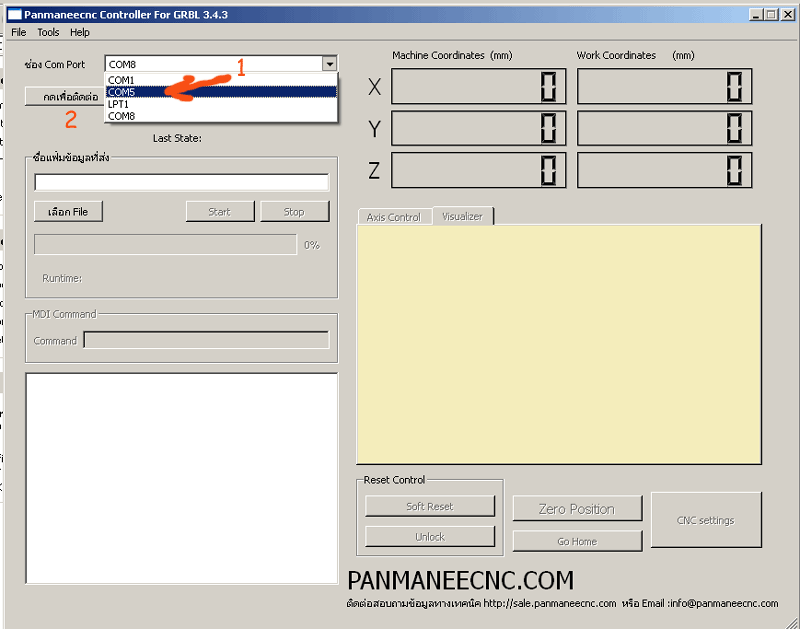

7.ติดต่อกับ GRBL Controller โดยการติดต่อผ่าน Communication Port ที่ได้ทำการตรวจสอบไว้แล้ว

alt

8. หากมีการติดต่อ สำเร็จ จะมีข้อความตามรูปข้างล่างนี้ครับ (การ Set ค่า ความเร็วในการส่งผ่านข้อมูล ขึ้นอยู่กับ Firmware ที่เรากำหนดใว้ ซึ่งต้องตรงกัน

alt


9.ก่อนการใช้งาน จะต้องมีการ set ค่า parameter ของ cnc controller เช่นเดียวกันกับ cnc controller ทั่วไป ตามข้างล่างนี้ครับ

10. ทำการ set ค่า ความละเอียด และ ความเร็วในแต่ละแกน



11.ทำการทดสอบการควบคุมการเคลื่อนที่ โดยใช้ JOG Mode และ เลือกระยะทางในการ JOG


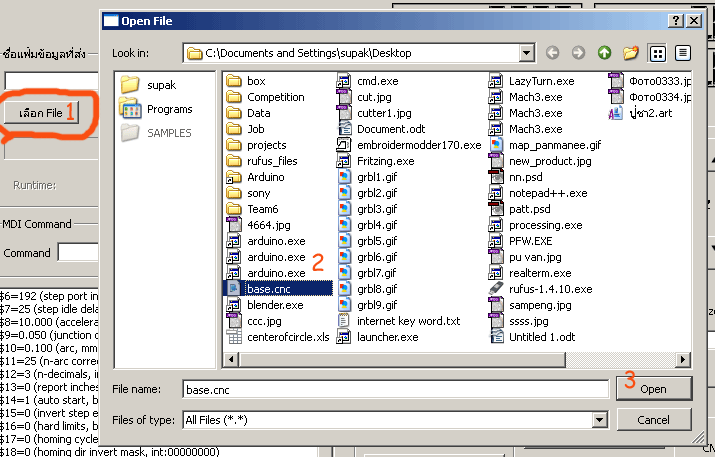

12.ทดลอง Load G code และ Run CNC



Supported G-Codes
Linear Motions (G0,G1)
Arc Motions (G2,G3)
Dwell (G4)
Plane Selection (G17,G18,G19)
Units (G20,G21)
Go Home (G28,G30)
Distance Modes (G90,G91)
Feedrate Modes (G93,G94)
Coordinate Offset (G92)
Spindle Control (M3,M4,M5)
Others (G53,G80).
Work Coordinate Systems (G54,G55,G56,G57,G58,G59)
Set Work Coordinate Offsets (G10 L2, G10 L20)
Go to Pre-Defined Position (G28,G30)
Set Pre-Defined Position (G28.1,G30.1)
Clear Coordinate System Offsets (G92.1)
Program Pause and End (M0,M2,M30)
Coolant Control (M8,M9)
